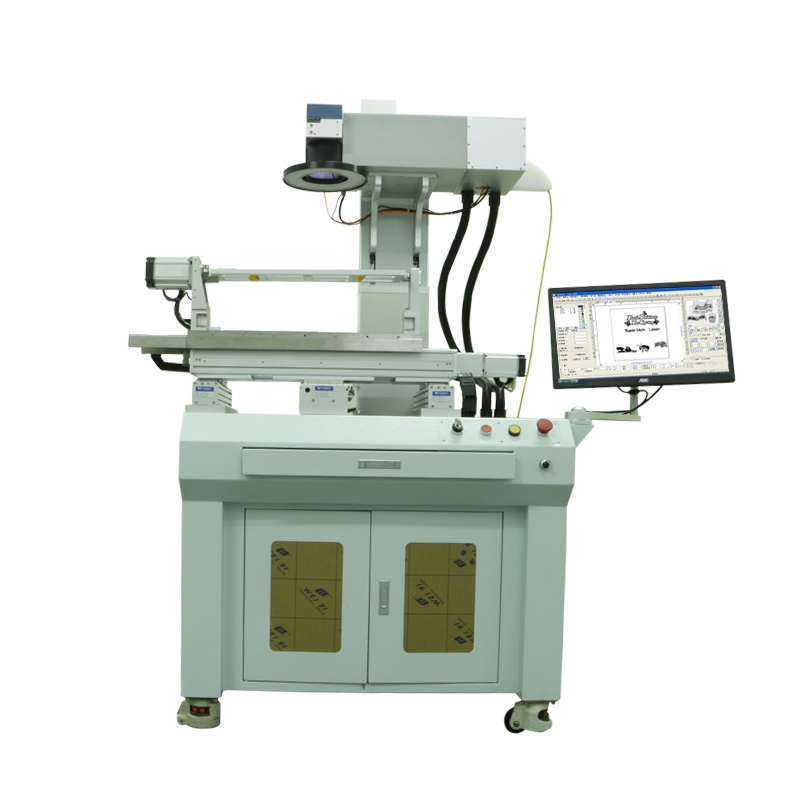

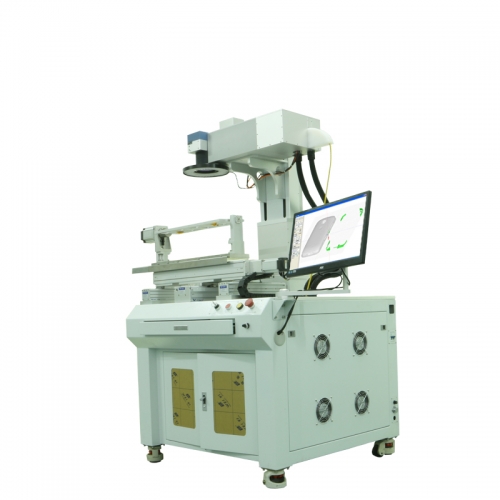

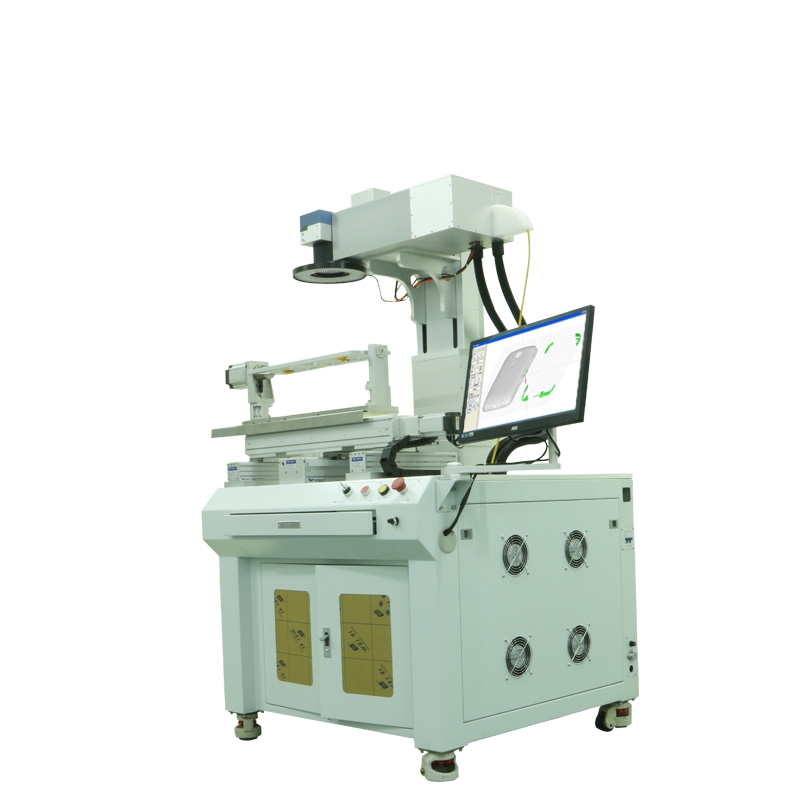

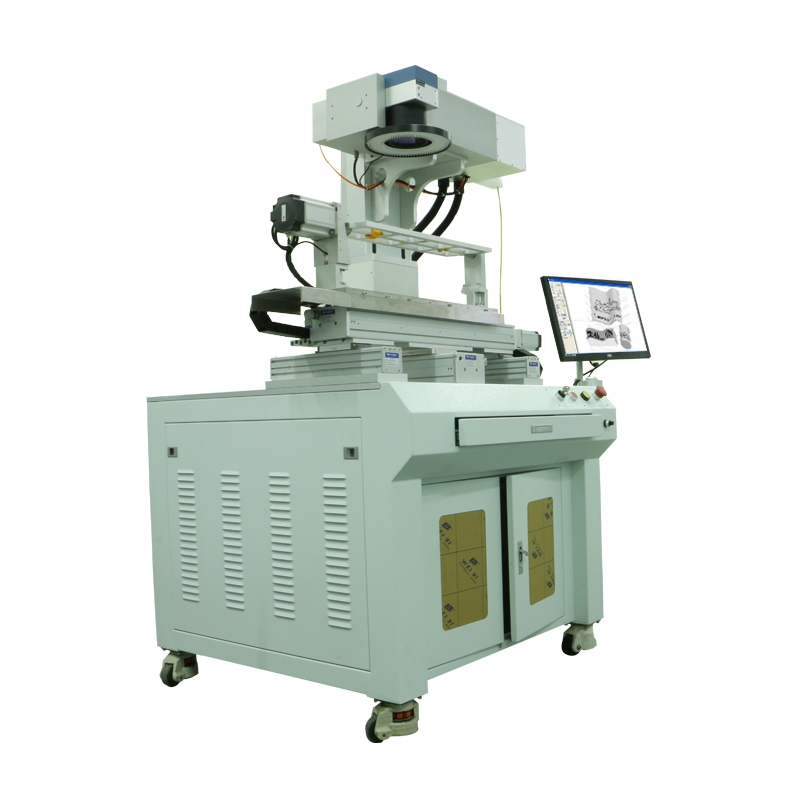

3D大幅面光纖激光打標機SPLT-FM20-635SF最大的優點在于可對大尺寸的異形曲工件進行高效的激光標刻加工。此機型大量裝備于國內外電腦制造及汽車制造商。該設備采用進口優質光纖激光器,配置高速、高精度3D振鏡,結合我公司自主開發的3D專用打標軟件及控制系統,完美實現對任意曲面工件的精細加工,無離焦點現象;也可對深度雕刻焦點實時追蹤,使加工效率及質量較傳統2D激光打標機更優。真正意義上全面實現3D標記功能,引領激光加工進入新紀元。
SPLT-FM20-635SF 三維動態聚焦激光打標機廣泛應用于電腦配件、汽車制造及電子制造業上曲面圖文打標、大幅面立體電路激光成型、方向盤內部線路激光鐳雕、大幅面立體線路激光成型,以及其他大幅面異形曲面的打標。
配備X、Y移動工作平臺,搭配高精度CCD視覺定位系統,在提升標刻范圍的同時且保證精度的一致性;
顛覆傳統的2D打標模式,實現了斜面、段差、圓柱、圓錐、球面,以及拉伸曲面等多種3D標記模式;
不可思議的超大圓心角打標,在圓柱體上能夠打到117°圓心角的位置;
在打標工件上,完美呈現目標打標圖形,避免出現拉長、傾斜等變形。讓刻印圖案更加接近原本形態;
讓打標邊界不再被“忽略”!工件上各個位置的打標效果均勻、一致;
細微盡顯匠心,無論從任何角度觀察,看到的都是精致、極致;
簡單好用即是美!完全自主開發的打標軟件系統,易學易用,所見即所得。
型號 |
SPLT-FM20-635SF |
激光參數 |
|
激光功率 |
20W |
激光波長 |
1064nm |
光束質量 |
M2<2 |
加工參數 |
|
激光加工范圍 |
600*350*80mm |
激光定位精度 |
±20um |
Z軸加工速度 |
最高速度6m/S,量產推薦最高速度4m/S |
最小線寬 |
100um(視材料而定) |
CCD對位精度 |
5um |
X、Y平移行程 |
350*600mm |
加工工位 |
單工位 |
外形尺寸 |
|
主機系統 |
850*1100*1320mm |
重量 |
|
主機系統 |
420KG |
電力需求 |
|
功耗 |
1KW |
單相 |
AC220V,5A |
適用行業:
SPLT-FM20-635SF三維光纖激光打標機廣泛應用于:手機通迅、數碼電腦、智能穿戴、汽車配件、電子元件、醫療器械、機械模具、珠寶首飾、燈飾照明、五金衛浴等眾多行業的金屬與非金屬激光打標等工藝。
適用材料:
不銹鋼、鋁鎂合金、鋅合金、銅、鍍鎳、鍍鋅、氧化鋁、塑料、生鐵等;
