3D激光打標機的主流類型及其技術特點
Time: 2025-08-25 Reads: 61 Edit: Admin

3D激光打標機作為現代精密加工領域的重要設備，憑借其非接觸、高精度、永久性標記等優勢，在工業制造、醫療器械、電子產品、汽車零部件等領域廣泛應用。隨著技術的不斷進步，3D激光打標機已發展出多種類型，每種類型在光源、應用場景和功能特點上各有側重。以下將介紹當前主流的類型及其技術特點。

一、按激光器類型分類

1、光纖激光3D打標機

采用光纖激光器作為光源，波長通常為1064nm，具有電光轉換效率高（可達30%以上）、壽命長（10萬小時以上）、維護成本低等特點。這類設備特別適合金屬材料的深雕和立體標記，例如不銹鋼、鋁合金的模具編號或汽車零部件的VIN碼。其脈沖寬度可調，能實現從淺層雕刻到深度達2mm的立體標記，且熱影響區小，避免材料變形。

2、CO?激光3D打標機

使用二氧化碳氣體作為工作介質，波長10.6μm，主要針對非金屬材料。在木制品、亞克力、皮革等材質的3D浮雕加工中表現優異，例如工藝品表面的立體圖案或包裝盒的凹凸紋理。CO?激光的穿透深度可控，通過調節功率和焦距可實現0.1-5mm的雕刻深度，但需注意對部分塑料可能存在碳化風險。

3、紫外激光3D打標機

波長355nm的冷加工光源，通過光子能量直接破壞材料分子鍵，幾乎不產生熱效應。特別適用于脆性材料（如玻璃、藍寶石）和高分子材料（如PET、PI）的微米級3D標記。在手機玻璃蓋板的防偽碼或醫療導管的高精度刻度標記中，紫外激光能實現0.01mm的細節分辨率。

4、綠光激光3D打標機

532nm波長的可見激光，在銅、金等高反射金屬和敏感電子元件（如晶圓、FPC）的3D標記中具有獨特優勢。其光束質量優異，聚焦光斑可達15μm，適合微細結構的加工，如芯片上的三維微碼或珠寶首飾的立體防偽標識。

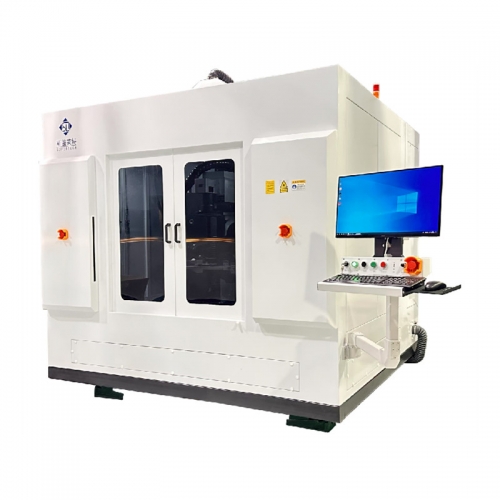

3D激光打標機

二、按加工方式分類

1、振鏡式3D打標機

通過高速振鏡反射激光束實現動態聚焦，配合Z軸電動升降平臺完成三維運動。其優勢是加工效率高（速度可達7000mm/s），適合批量生產。例如在手機中框的弧形表面雕刻LOGO時，振鏡系統可實時調整焦距，保持標記一致性。但受限于振鏡角度，加工幅面一般不超過300×300mm。

2、機械臂式3D打標機

將激光器集成到六軸工業機器人上，通過機器人關節運動實現復雜曲面的三維標記。這種類型突破了傳統平面限制，可對汽車覆蓋件、衛浴潔具等異形件進行多角度加工。

3、五軸聯動3D打標機

在XYZ三軸基礎上增加旋轉軸（A/C軸），通過數控系統協同控制，實現渦輪葉片、齒輪內腔等復雜幾何體的全角度標記。

三、按功能特性分類

1、彩色3D激光打標機

通過控制激光參數在金屬表面誘導氧化反應，產生結構性色彩。不銹鋼材料經特定波長和頻率的激光照射后，可呈現從金色到藍色的漸變效果，廣泛應用于電子產品的外觀裝飾。

2、雙光束3D打標機

集成兩種不同波長的激光器（如光纖+紫外），通過分時光路或同軸輸出實現復合加工。例如先用紫外激光進行精密定位，再用光纖激光完成深度雕刻。

3、在線式3D打標系統

配備自動化傳輸機構和實時檢測模塊，適用于流水線生產。如在汽車零部件以0.5m/s移動時完成三維打標，通過CCD相機自動補償位置偏差，每小時可處理2000個工件。這類系統通常集成MES接口，實現與生產管理系統的數據互通。

四、特殊應用類型

1、透明材料3D內雕機

利用納秒脈沖激光在玻璃或水晶內部聚焦產生微爆點，通過點陣排列形成立體圖案。關鍵技術在于準確控制焦點位置和脈沖能量，避免材料裂紋。

2、生物兼容性3D打標系統

采用特殊波長和脈沖整形技術，確保標記區域不影響生物相容性。既滿足ISO 13485追溯要求，又避免成為細菌滋生點。

3、超大幅面3D打標設備

針對風電葉片、軌道交通等大型部件，采用龍門式結構或分段加工技術。

隨著工業4.0的推進，3D激光打標機正從單一加工設備轉變為智能制造網絡的關鍵節點。通過OPC UA協議與數字孿生系統連接，設備不僅能完成物理標記，還能同步生成虛擬標識，為產品全生命周期管理提供數據支撐。
